圖：飛蛾（來源于百度圖片）

      飛蛾和蝴蝶都有著美麗的翅膀，那么翅膀的顏色究竟是怎么來的呢？

       關于這個問題，高中生物老師都教過大家，顏色來源有兩種：化學色和物理色。

      化學色很好理解，就是鱗片上的色素帶來的，不同色素的沉積會產生不同的顏色。

      另外還會提到一種物理色，也叫結構色。蝴蝶翅膀表面有具周期性的密排構造，使其接受外來光線以后能發生不同的折射、干涉，然后反射出部分特殊光頻率的光線而產生不同的色彩。這種密排結構周期通常都在1微米以下，光學顯微鏡很難將其分辨。由于小時候大部分高中都沒有條件裝備掃描電鏡，小伙伴們可能都對這種結構色一知半解。

      今天，小編就帶大家一起來使用澤攸科技開發的ZEM15臺式掃描電鏡探索一下吧。

圖：飛蛾樣本（臺式掃描電鏡使用蝴蝶）

     我們從戶外撿到上圖的飛蛾，用剪刀剪下一小塊翅膀，噴金制樣后放到ZEM15臺式掃描電鏡內。

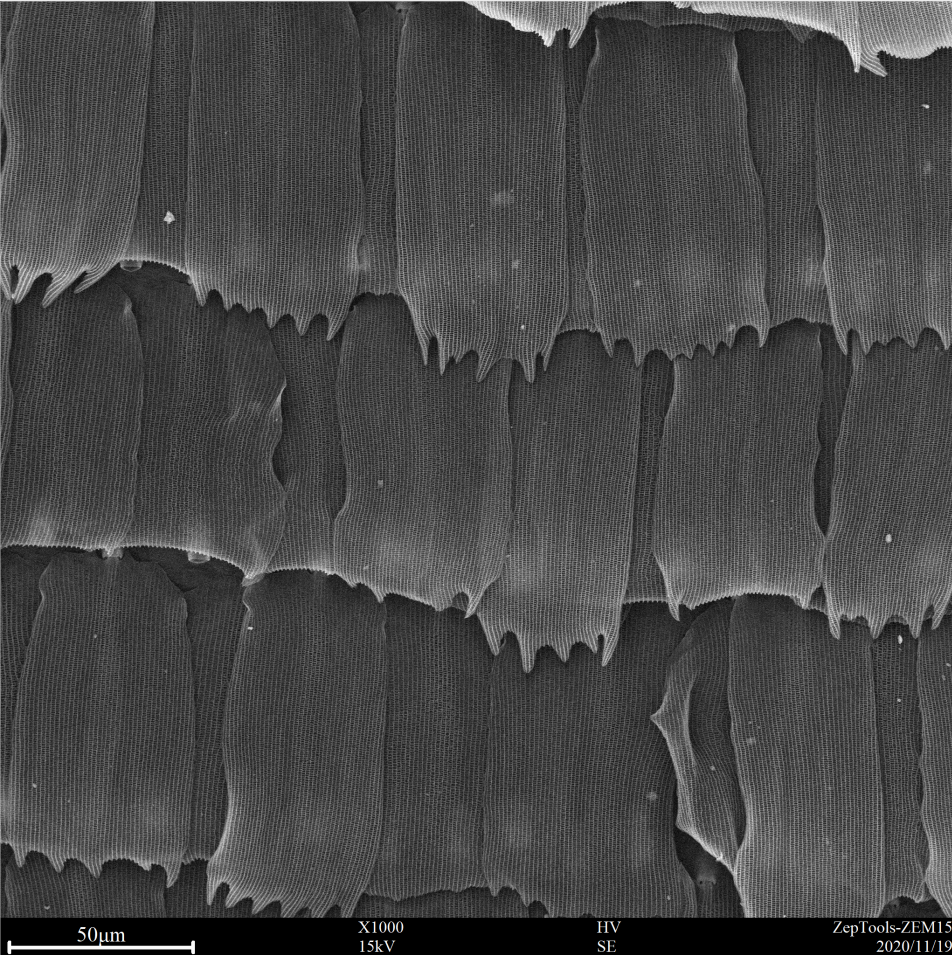

圖：臺式掃描電鏡1000倍下的飛蛾翅膀 BY ZEM15

      1000倍大約是光學顯微鏡的極限了，可以看到翅膀上的鱗片結構。

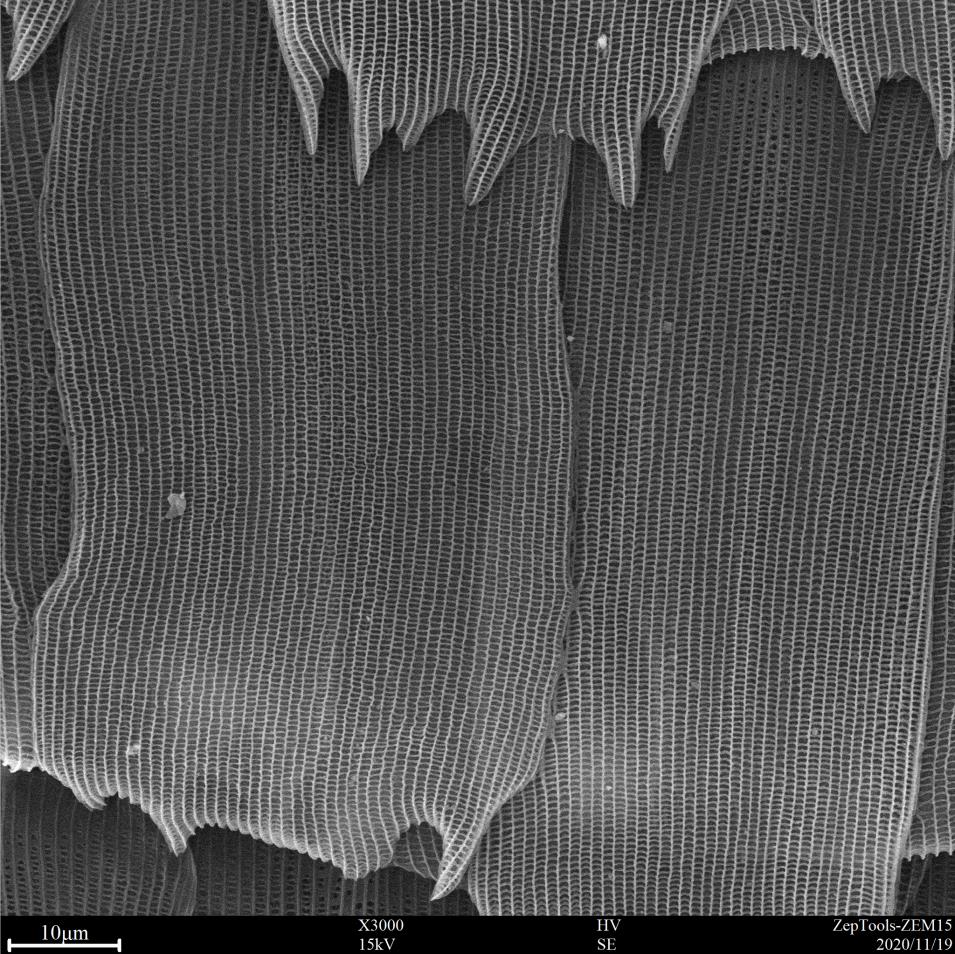

圖：臺式掃描電鏡3000倍下的飛蛾翅膀 BY ZEM15

       3000倍下已經可以看到一些結構色的奧秘了。

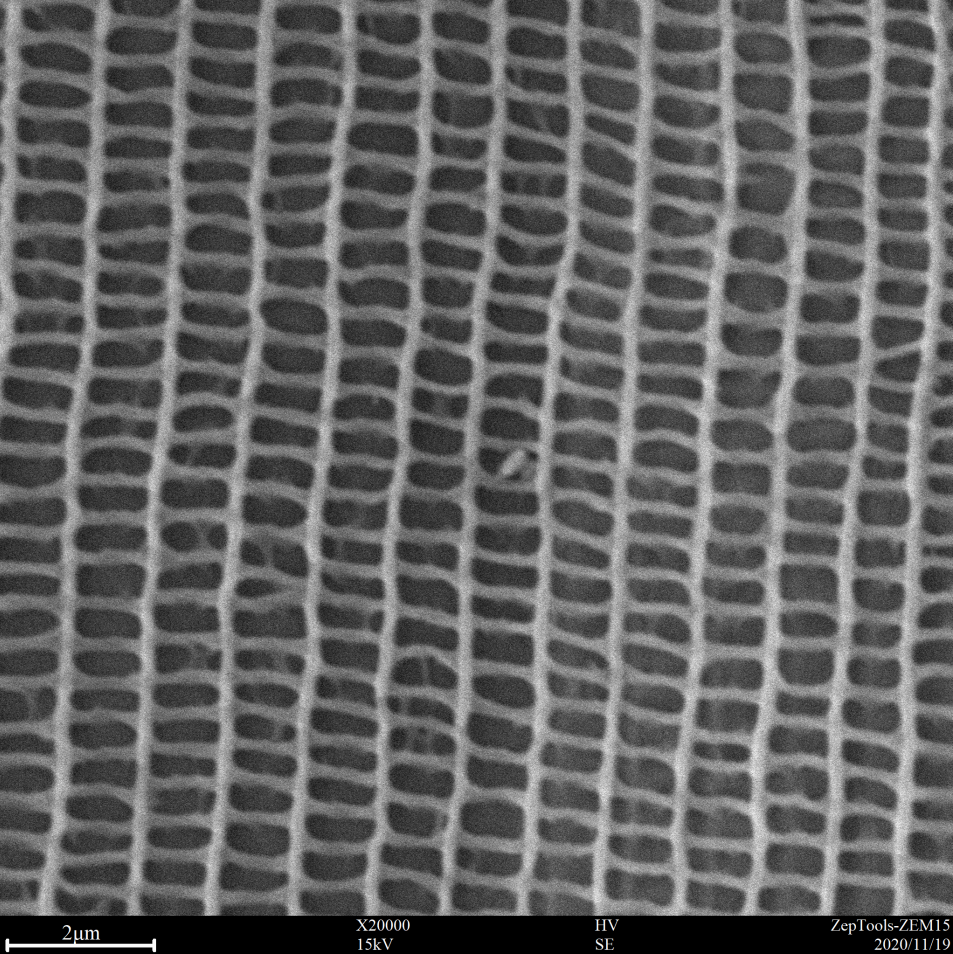

圖：臺式掃描電鏡20000倍下的飛蛾翅膀

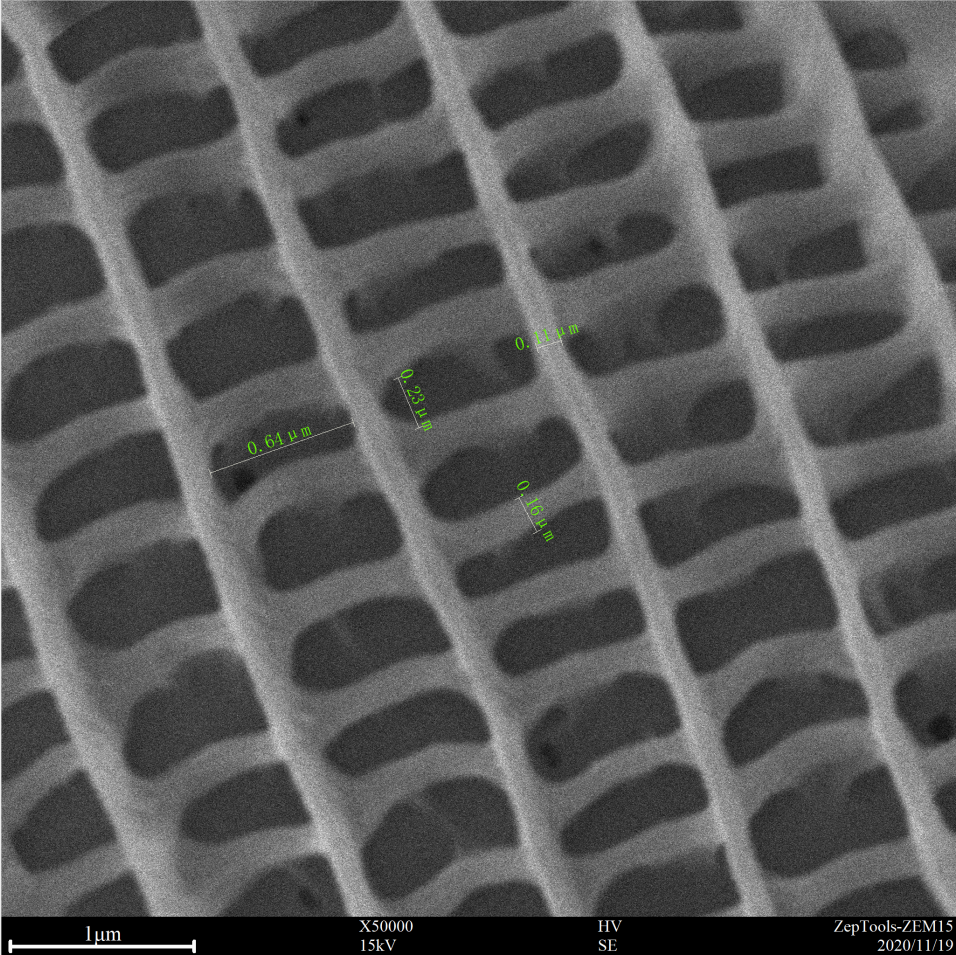

圖：臺式掃描電鏡50000倍下的飛蛾翅膀 BY ZEM15

      50000倍下，結構色的奧秘盡收眼底，100-150 nm左右的細絲組成了300*650 nm左右的方格，這些方格進而組成周期結構，就是這些密排結構接受外來光線以后能發生不同的折射、干涉，然后反射出部分特殊光頻率的光線而產生不同的色彩。

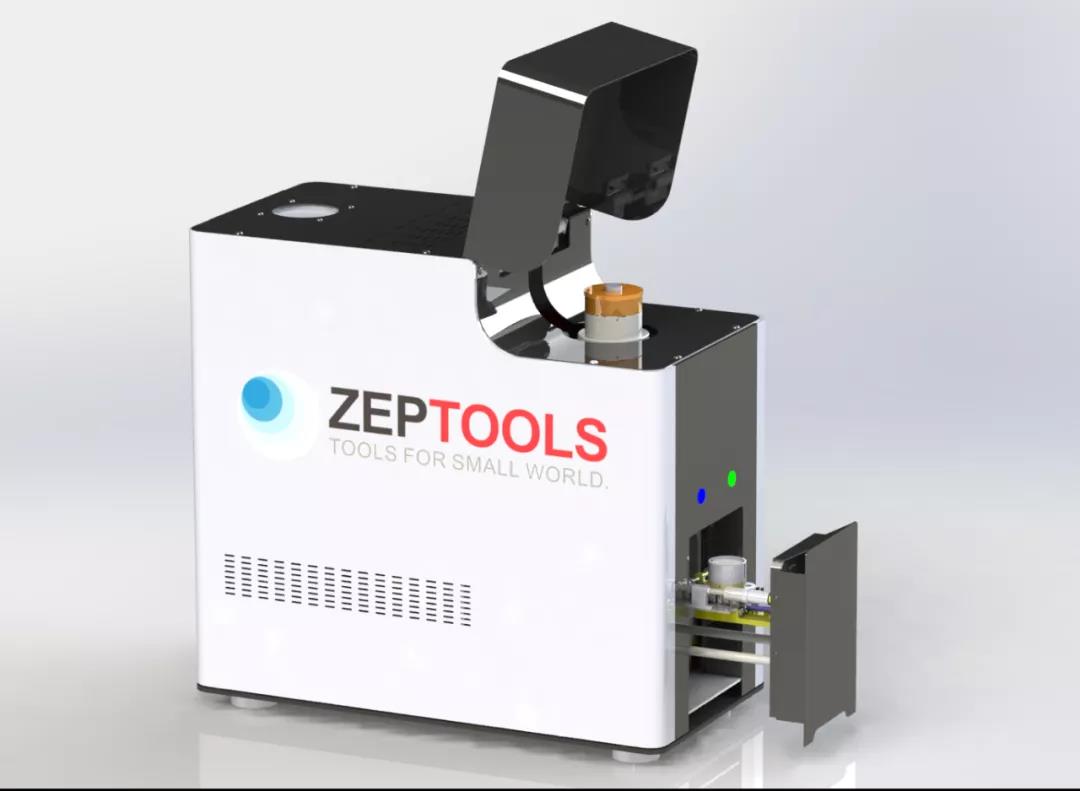

ZEM15臺式掃描電鏡

      ZEM15臺式掃描電鏡的電子光學系統、探測器、電路控制系統、信號采集系統和操作軟件均為澤攸科技自主研制。特別研制的電子光學系統設計，使拍攝圖片具有更高的信噪比和對比度。配合高信號采集帶寬，可以在視頻幀率下高質量的流暢顯示樣品。只需鼠標就可完成所有操作，無需光闌對中等復雜步驟。主機集成高壓及控制系統，是目前市面上體積較小的臺式掃描電鏡，便于移動，安裝無需特殊環境。

    后面留個問題給大家，下圖是什么？請前往公眾號下留言，答對有獎哦。

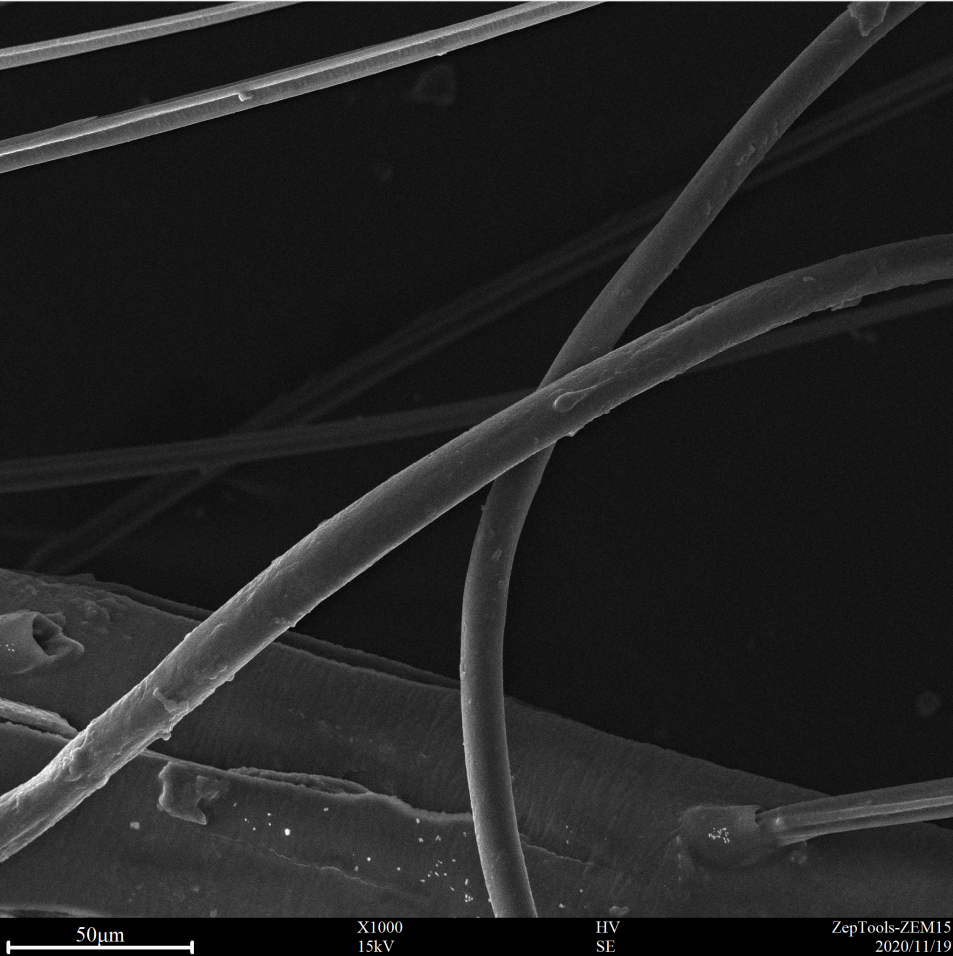

圖：猜猜"我"是什么
