中文
English

    近日，澳大利亞昆士蘭理工大學(xué)在《NanoLetters》上發(fā)表了題為《Mechanical, Electrical, and Crystallographic Property Dynamics of Bent and Strained Ge/Si Core−Shell Nanowires As Revealed by in situ Transmission Electron Microscopy》（DOI: 10.1021/acs.nanolett.8b03398）的研究成果。研究者們利用澤攸科技的PicoFemto原位力學(xué)-電學(xué)樣品桿，在透射電鏡中原位表征了Ge/Si 核-殼結(jié)構(gòu)納米線的力學(xué)、電學(xué)以及結(jié)晶學(xué)性能。

  研究表明，在大的彎曲應(yīng)變下，Si殼不規(guī)則地轉(zhuǎn)變?yōu)槎嗑?非晶態(tài)，而Ge核在壓縮一側(cè)繼續(xù)保持單晶狀態(tài)。同時，納米線顯示周期性變化的電子特性，并具有良好的機(jī)械性能。結(jié)合原位TEM獲得的電子衍射圖案以及理論模擬計(jì)算，結(jié)果表明納米線形變過程中出現(xiàn)的多晶/非晶硅和β-Sn Ge的非平衡相可以解釋材料的上述機(jī)械性能和應(yīng)變下電導(dǎo)率的變化。Ge/Si納米線的原子模擬顯示出在彎曲過程中其電子結(jié)構(gòu)的顯著變化以及在壓縮區(qū)域出現(xiàn)導(dǎo)電溝道，這可能也是彎曲納米線中導(dǎo)電性增加的原因。

  澤攸科技的PicoFemto原位力學(xué)-電學(xué)樣品桿在透射電鏡中構(gòu)建了力學(xué)-電學(xué)測試平臺，穩(wěn)定操縱樣品并準(zhǔn)確施加/測量定量的力學(xué)、電學(xué)信號，在載荷分辨率（nN級別）及電流分辨率（nA級別）上都展現(xiàn)出高性能。值得一提的是，該研究中拍到了高分辨的晶格相，該產(chǎn)品也是目前世面上獨(dú)一能拍到高分辨晶格相的原位TEM力學(xué)測試系統(tǒng)。

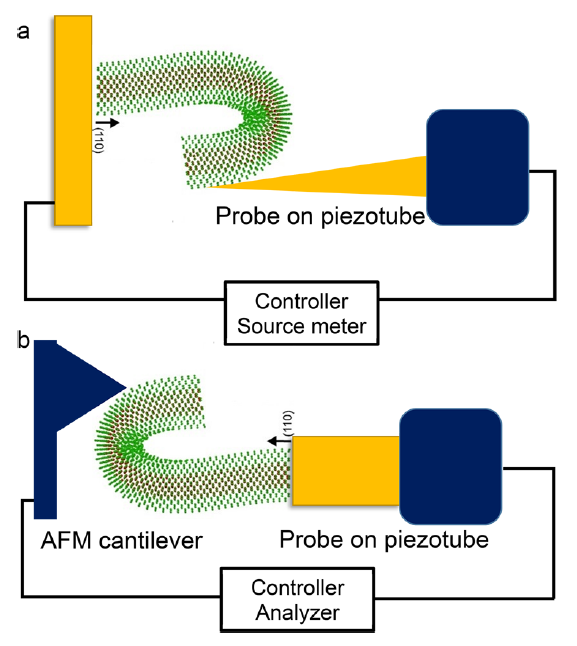

圖：實(shí)驗(yàn)原理圖

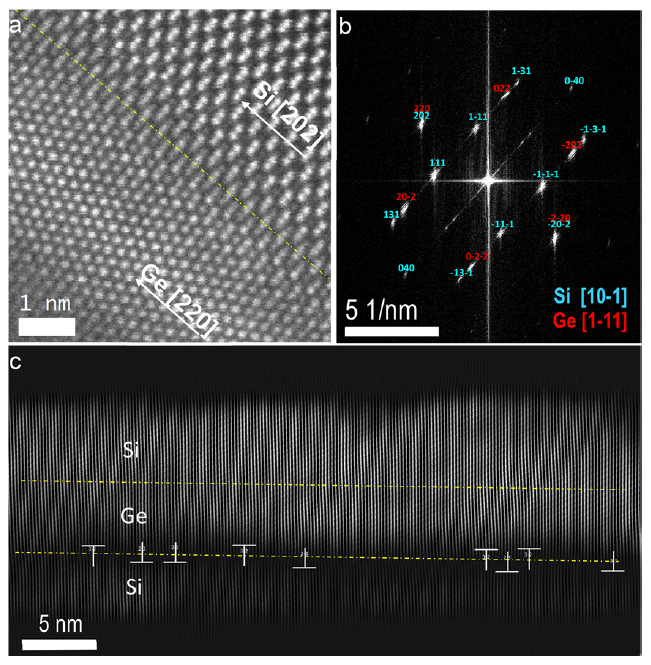

圖：衍射圖及晶格相

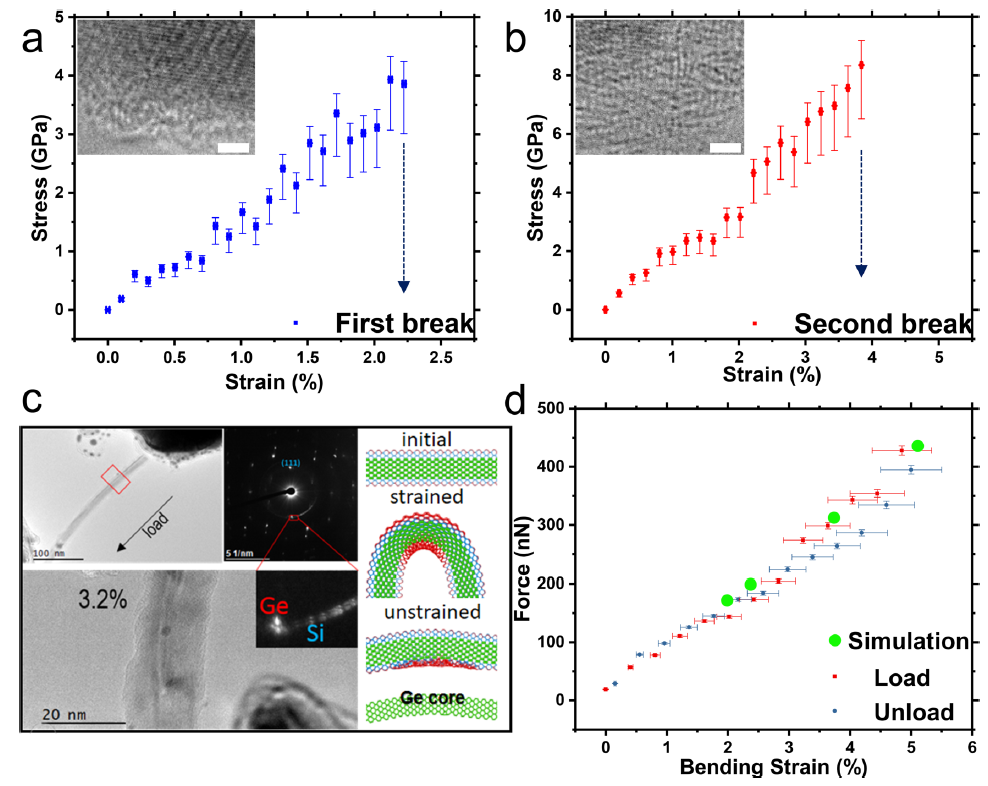

圖：力學(xué)性能表征

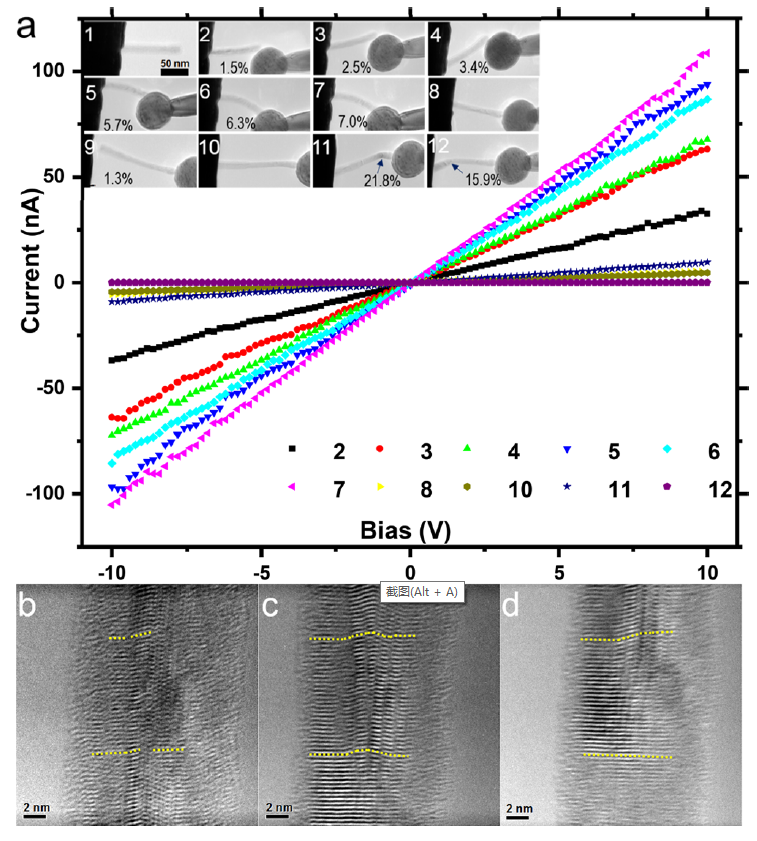

圖：電學(xué)性能與結(jié)構(gòu)變化對應(yīng)關(guān)系。

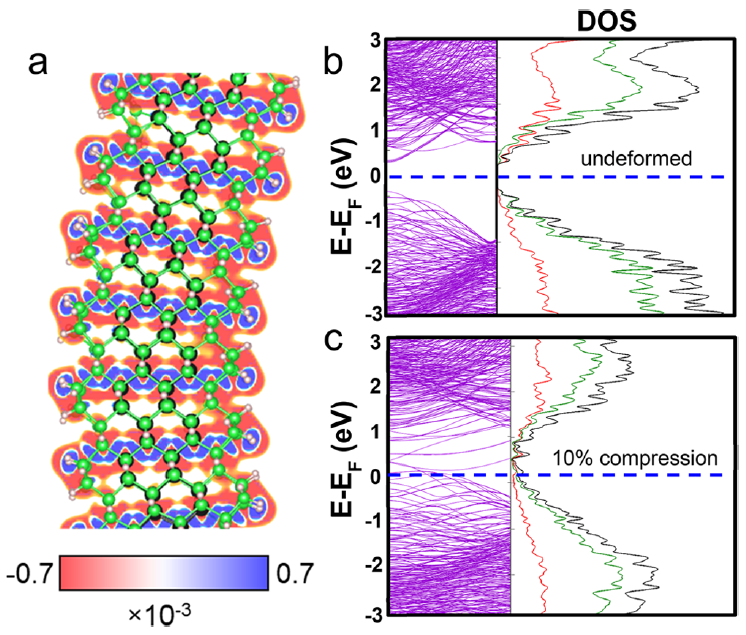

圖：理論計(jì)算

想了解更多實(shí)驗(yàn)細(xì)節(jié)及研究案例可發(fā)送郵件至support@zeptools.com詳詢。公眾號也會不斷更新各種產(chǎn)品的研究案例。

公司原位TEM/SEM系列核心產(chǎn)品：

1. 原位TEM/SEM亞納米操縱手

2. 原位TEM/SEM電學(xué)測量系統(tǒng)

3. 原位TEM/SEM力學(xué)-電學(xué)測量系統(tǒng)

4. 原位TEM/SEM光學(xué)-光電測量系統(tǒng)

5. 原位TEM/SEM加熱/電化學(xué)/電學(xué)/液體多功能測量系統(tǒng)

6. 原位TEM/SEM流動式電化學(xué)測量系統(tǒng)

7. 原位TEM/SEM流動式氣體測量系統(tǒng)

新品介紹：

1.單傾TEM三樣品桿（一次載入三樣品，測試效率倍增）

2.雙傾TEM三樣品桿

3.樣品桿預(yù)抽泵組（實(shí)驗(yàn)前預(yù)抽，實(shí)驗(yàn)后保存）

4.MEMS-STM-TEM一體化樣品桿（MST）

5.360度可旋轉(zhuǎn)樣品桿

安徽澤攸科技有限公司

ZepTools Technology Co., Ltd.

郵箱：support@zeptools.com

主頁：m.jgut.cn
